The analysis side оf the teleroentgenogram from pediatric patients with vertical disocclusions dentition III degree
- Authors: Ali A.E.1, Vodolatsky V.M.1, Grigorian E.G.1
-
Affiliations:
- Stavropol State Medical University
- Issue: Vol 24, No 5 (2020)
- Pages: 297-300
- Section: Clinical Investigation
- Submitted: 15.02.2021
- Accepted: 15.02.2021
- Published: 15.10.2020
- URL: https://rjdentistry.com/1728-2802/article/view/61027
- DOI: https://doi.org/10.17816/1728-2802-2020-24-5-297-300
- ID: 61027
Cite item
Full Text
Abstract
Aim of the study was to study lateral TRG in 43 patients with grade III vertical disocclusion of the dentition at the age of 7 to 18 years.
Material and methods. Lateral telerentgenogram were used to study the angle indices SN-NL, SN-ML, NL-ML, showing the ratio of the upper and lower jaw relative to the base of the skull and relative to each other.
The highest values of the SN-NL angle were observed in children of 1 group at the age of 18 years — 9.0°, in 2 group at the age of 18 years — 9.3°, in 3 group at the age of 17 years — 8.9°. The lowest values of the SN-NL angle were observed in children of group 1 at the age of 7, 8, 10 years — 7.5°, in group 2 at the age of 7 years — 8.5°, in group 3 at the age of 7 years — 8.4°.
The highest values of the SN-ML angle were observed in children of group 1 at the age of 15, 16, 17, 18 years — 33°, in group 2 at the age of 18 years — 37°, in group 3 at the age of 17, 18 years — 36°. The lowest indices of the angle SN-ML was the children 1 age group 12 years — 31° in group 2 at the age of 11 — 33°, group 3, ages 11, 12, and 13 — 34°. The highest values of NL-ML — 34° angle were observed in children aged 17 years from group 1, in group 2 at age 17, 18 years — 33°, in group 3 at age 13, 14 and 18 years — 30°. In children of group 1 aged 7, 8, 11, 2 groups at the age of 9, 10 and 3 groups at the age of 8 years identified the least parameters of an angle NL-ML — 28°, 28°, 27°, respectively.
Results. As a result of the study, it was noted that in children with vertical dysocclusion of the dentition of the third degree, the angles SN-NL, SN-ML, NL-ML have high indicators, which characterizes the vertical type of skull growth.
Full Text
Введение
Вертикальная дизокклюзия зубных рядов является сложной для лечения деформацией зубочелюстной системы. Пациенты с подобной аномалией окклюзии имеют клинические признаки несмыкания зубов, проявляющиеся внешними изменениями на лице и в полости рта [1–5]. Пациенты с вертикальной дизокклюзией зубных рядов III степени имеют наиболее выраженные анатомические нарушения челюстно-лицевой области [6–12], которые формируют нарушения функций жевания и речи.
Цель исследования — изучение углов SN-NL, SN-ML, NL-ML на боковой телерентгенограмме у пациентов детского возраста с вертикальной дизокклюзией зубных рядов III степени.
Материал и методы

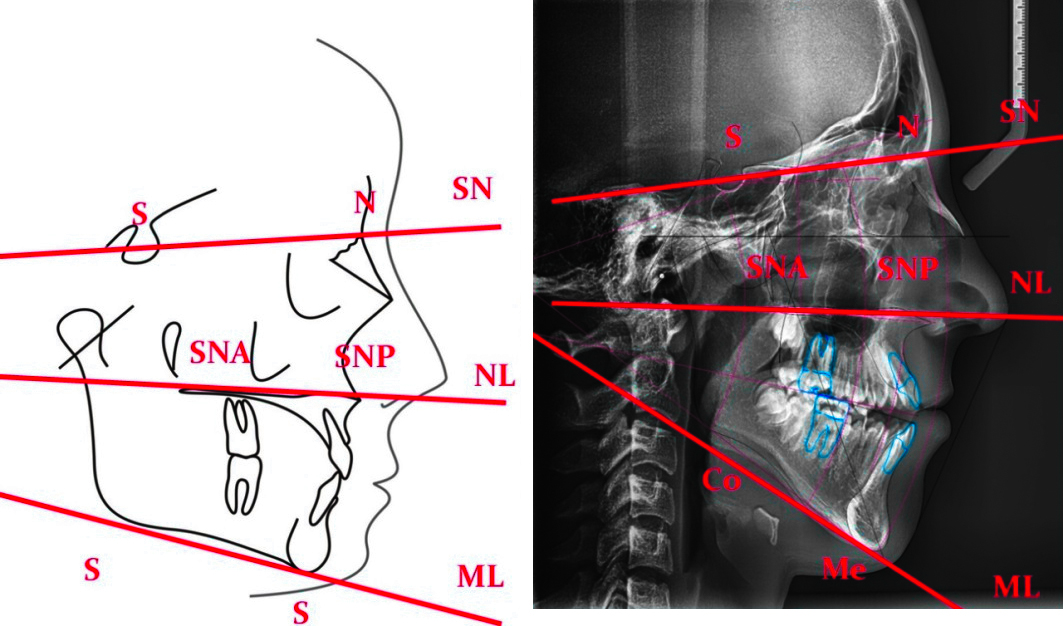

Для изучения боковых телерентгенограмм (ТРГ) пациентов с вертикальной дизокклюзией зубных рядов III степени проанализированы клинические карты пациентов ортодонтического отделения детской стоматологической поликлиники Ставрополя. Боковые ТРГ изучали по методу А.М. Schwarz, который основан на определении угловых и линейных величин черепа, их пропорциональности. Наиболее информативными для определения вертикальной дизокклюзии зубных рядов III степени являлись показатели углов SN-NL — показывает положение (наклон) основания в/ч по отношению к линии основания черепа (ретроинклинация < 8,5 (ортоинклинации) < антеинклинация), SN-ML — показывает положение (наклон) основания н/ч по отношению к линии основания черепа (антеинклинация < 32 (ортоинклинации) < ретроинклинация), NL-ML — межчелюстной угол косвенно показывает вертикальное соотношение оснований челюстей (горизонтальный тип роста < 23 — 28 < вертикальный тип роста) (см. рисунок).
Показатели угла SN-NL у пациентов с вертикальной дизокклюзией зубных рядов III степени представлены в табл. 1.
Таблица 1. Показатели угла SN-NL у пациентов с вертикальной дизокклюзией зубных рядов III степени
Возраст, годы | Группа | ||
1-я | 2-я | 3-я | |
7 | 7,5 | 8,5 | 8,4 |
8 | 7,5 | 8,6 | 8,5 |
9 | 7,6 | 8,8 | 8,8 |
10 | 7,5 | 8,7 | 8,6 |
11 | 7,8 | 8,8 | 8,7 |
12 | 8,0 | 8,9 | 8,7 |
13 | 7,9 | 8,9 | 8,8 |
14 | 8,2 | 9,1 | 8,8 |
15 | 8,4 | 9,2 | 8,7 |
16 | 8,5 | 9,2 | 8,7 |
17 | 8,7 | 9,2 | 8,9 |
18 | 9,0 | 9,3 | 8,8 |
Средний показатель | 8,05 | 8,93 | 8,7 |
Из представленных в табл. 1 данных с показателями угла SN-NL у пациентов с вертикальной дизокклюзией зубных рядов III степени определено, что наибольшие показатели угла SN-NL были у детей 1-й группы в возрасте 18 лет — 9,0°, во 2-й группе в возрасте 18 лет — 9,3°, в 3-й группе в возрасте 17 лет — 8,9°. Самый высокий средний показатель угла SN-NL отмечался у детей 2-й группы — 8,93°. Наименьшие показатели угла SN-NL были у детей 1-й группы в возрасте 7, 8, 10 лет — 7,5°, во 2-й группе в возрасте 7 лет — 8,5°, в 3-й группе в возрасте 7 лет — 8,4°. Самый низкий средний показатель угла SN-NL отмечался у детей 1-й группы — 8,05°.
Полученные показатели угла SN-МL у пациентов с вертикальной дизокклюзией зубных рядов III степени представлены в табл. 2.
Таблица 2. Показатели угла SN-МL у пациентов с вертикальной дизокклюзией зубных рядов III степени
Возраст, годы | Группа | ||
1-я | 2-я | 3-я | |
7 | 31 | 32 | 33 |
8 | 31 | 32 | 33 |
9 | 30 | 32 | 32 |
10 | 32 | 33 | 34 |
11 | 32 | 33 | 34 |
12 | 31 | 34 | 34 |
13 | 32 | 35 | 34 |
14 | 32 | 34 | 35 |
15 | 33 | 35 | 35 |
16 | 33 | 35 | 35 |
17 | 33 | 35 | 36 |
18 | 33 | 37 | 36 |
Средний показатель | 31.9 | 33.9 | 34.3 |
Из представленных в табл. 2 показателей угла SN-МL у пациентов с вертикальной дизокклюзией зубных рядов III степени определено, что наибольшие показатели угла SN-МL были у детей 1-й группы в возрасте 15, 16, 17, 18 лет — 33°, во 2-й группе в возрасте 18 лет — 37°, в 3-й группе в возрасте 17, 18 лет — 36°. Самый высокий средний показатель угла SN-МL отмечался у детей 3-й группы — 34,3°. Наименьшие показатели угла SN-МL были у детей 1-й группы в возрасте 12 лет — 31°, во 2-й группе в возрасте 11 лет — 33°, в 3-й группе в возрасте 11, 12, 13 лет — 34°. Самый низкий средний показатель угла SN-МL отмечался у детей 1-й группы — 31,9°.
Полученные данные показателей угла NL-ML у пациентов с вертикальной дизокклюзией зубных рядов III степени представлены в табл. 3.
Таблица 3. Показатели угла NL-ML у пациентов с вертикальной дизокклюзией зубных рядов III степени
Возраст. годы | Группа | ||
1-я | 2-я | 3-я | |
7 | 28 | 29 | 28 |
8 | 28 | 29 | 27 |
9 | 29 | 28 | 28 |
10 | 29 | 28 | 28 |
11 | 28 | 29 | 29 |
12 | 29 | 30 | 31 |
13 | 30 | 30 | 30 |
14 | 30 | 30 | 30 |
15 | 32 | 31 | 29 |
16 | 33 | 32 | 29 |
17 | 34 | 33 | 29 |
18 | 33 | 33 | 30 |
Средний показатель | 30.3 | 30.2 | 29 |
Из представленных в табл. 3 показателей угла NL-ML у пациентов с вертикальной дизокклюзией зубных рядов III степени определено, что наибольшие показатели угла NL-ML — 34° отмечены у детей 17 лет из 1-й группы, во 2-й группе в возрасте 17–18 лет — 33°, в 3-й группе в возрасте 13, 14 и 18 лет — 30°. Самый высокий средний показатель угла NL-ML отмечался у детей 1-й группы — 30,3°. У детей 1-й группы в возрасте 7, 8, 11 лет, 2-й группы в возрасте 9–10 лет и 3-й группы в возрасте 8 лет определены наименьшие показатели угла NL-ML — 28°, 28°, 27° соответственно. Самый низкий средний показатель угла NL-ML — 29° — отмечался у детей 3-й группы.
Результаты и обсуждение
При изучении боковых ТРГ у 43 пациентов с вертикальной дизокклюзией зубных рядов III степени в возрасте от 7 до 18 лет на боковых ТРГ измерялись показатели углов SN-NL, SN-ML, NL-ML, показывающие соотношения верхней и нижней челюстей относительно основания черепа и относительно друг -друга.
Самый высокий средний показатель угла SN-NL отмечался у детей 2-й группы — 8,93°. Наименьшие показатели угла SN-NL выявлены у детей 1-й группы в возрасте 7–8, 10 лет — 7,5°, во 2-й группе в возрасте 7 лет — 8,5°, в 3-й группе в возрасте 7 лет — 8,4°. Самый низкий средний показатель угла SN-NL отмечался у детей 1-й группы — 8,05°.
Самый высокий средний показатель угла SN-МL отмечался у детей 3-й группы — 34,3°. Наименьшие показатели угла SN-МL были у детей 1-й группы в возрасте 12 лет — 31°, во 2-й группе в возрасте 11 лет — 33°, в 3-й группе в возрасте 11–13 лет — 34°. Самый низкий средний показатель угла SN-МL отмечался у детей 1-й группы — 31,9°.
Самый высокий средний показатель угла NL-ML отмечался у детей 1-й группы — 30,3°. У детей 1-й группы в возрасте 7–8, 11 лет, 2-й группы в возрасте 9–10 лет и 3-й группы в возрасте 8 лет определены наименьшие показатели угла NL-ML — 28°, 28°, 27° соответственно. Самый низкий средний показатель угла NL-ML отмечался у детей 3-й группы — 29°.
Заключение
Согласно представленным данным боковых ТРГ по методу A.M. Schwarz, у пациентов с вертикальной дизокклюзией зубных рядов III степени показатели углов SN-NL, SN-ML, NL-ML характеризуют вертикальный тип роста черепа.
Долевое участие авторов: концепция и дизайн исследования — А.Э. Али, В.М. Водолацкий, Э.Г. Григорьян; сбор и обработка материала — А.Э. Али, В.М. Водолацкий, Э.Г. Григорьян; статистическая обработка — А.Э. Али, В.М. Водолацкий, Э.Г. Григорьян; написание текста — А.Э. Али, В.М. Водолацкий, Э.Г. Григорьян; редактирование — В.М. Водолацкий.
About the authors
A. E. Ali
Stavropol State Medical University
Author for correspondence.
Email: vmv.st@yandex.ru
Russian Federation, 310, Mira street, Stavropol, 355017
V. M. Vodolatsky
Stavropol State Medical University
Email: vmv.st@yandex.ru
MD, PhD, Head of the Department
Russian Federation, 310, Mira street, Stavropol, 355017E. G. Grigorian
Stavropol State Medical University
Email: vmv.st@yandex.ru
Russian Federation, 310, Mira street, Stavropol, 355017
References
- Гаглоева Н.Ф., Налбандян Л.В., Водолацкий В.М. Исследование ортопантомограмм пациентов с открытым прикусом // Современные методы диагностики, лечения и профилактики стоматологических заболеваний: 54-я Всероссийская стоматологическая научно-практическая кон-ференция: сборник материалов. Ставрополь; 2018. С. 68–70.
- Фадеев Р.А., Тимченко В.В. Особенности строения лица у пациентов с вертикальными зубочелюстными аномалиями // Педиатр. 2017. Т. 8. № S1. С. M336–M337.
- Мягкова Н.В., Бимбас Е.С. Анализ развития лицевого скелета и мягкотканного профиля у растущих и взрослых пациентов с морфологическими признаками скелетных форм мезиальной окклюзии по методике G.W. Arnett // Ортодонтия. 2015. № 3. С. 11–17.
- Гиоева Ю.А., Топольницкий О.З., Алимова А.В. 3D-цефалометрия как метод анализа результатов лечения пациентов с мезиальной окклюзией III степени выраженности // Российская стоматология. 2015. № 1. С. 39–40.
- Гиоева Ю.А., Матвеева М.Н. Анализ данных конусно-лучевой компьютерной томографии у пациентов 9–15 лет с мезиальной окклюзией зубных рядов // Ортодонтия. 2013. № 2. С. 36–37.
- Ульянова Л.Г., Степанов Г.В., Постников М.А. Анализ результатов лечения пациентов с мезиальной окклюзией по телерентгенограммам головы в боковой проекции // Ортодонтия. 2012. № 1. С. 96–96.
- do Amaral B.A., Gondim Filgueira A.C., da Silva-Neto J.P., de Lima K.C. Relationship between normative and self-perceived criteria for orthodontic treatment need and satisfaction with esthetics and mastication in adolescents // Am J Orthod Dentofacial Orthop. 2020. Vol. 157. N 1. P. 42–48.e2. doi: 10.1016/j.ajodo.2019.01.025.
- Tseng L.L.Y., Chang C.H., Roberts W.E. Diagnosis and conservative treatment of skeletal Class III malocclusion with anterior crossbite and asymmetric maxillary crowding // Am J Orthod Dentofacial Orthop. 2016. Vol. 149. N 4. P. 555–566. doi: 10.1016/j.ajodo.2015.04. 042.
- Choi Y.J., Kim D.J., Nam J., et al. Cephalometric configuration of the occlusal plane in patients with anterior open bite // Am J Orthod Dentofacial Orthop. 2016. Vol. 149. N 3. P. 391–400. doi: 10.1016/j.ajodo.2015.08.020.
- Scheffler N.R., Proffit W.R., Phillips C. Outcomes and stability in patients with anterior open bite and long anterior face height treated with temporary anchorage devices and a maxillary intrusion splint // Am J Orthod Dentofacial Orthop. 2014. Vol. 146. N 5. P. 594–602. doi: 10.1016/j.ajodo.2014.07.020.
- Kale Varlık S., Onur Alpakan Ö., Türköz Ç. Deepbite correction with incisor intrusion in adults: a long-term cephalometric study // Am J Orthod Dentofacial Orthop. 2013. Vol. 144. N 3. P. 414–419. doi: 10.1016/j.ajodo.2013.04.014.
- Rodrigues A.F., Fraga M.R., Vitral R.W. Computed tomography evaluation of the temporomandibular joint in Class II Division 1 and Class III maloc-clusion patients: condylar symmetry and condyle-fossa relationship // Am J Orthod Dentofacial Orthop. 2009. Vol. 136. N 2. P. 199–206. doi: 10.1016/j.ajodo.2007.07.033.
