Accuracy of the landing of the original and non-original supraconstructions on implants

Full Text

АКТУАЛЬНОСТЬ

Дентальный имплантат и абатмент представляют собой двухкомпонентную систему, которая широко используется в клинической практике для замещения дефектов зубных рядов (рис. 1). Двухкомпонентная система «имплантат — абатмент» обладает неоспоримыми преимуществами при проведении лечения у пациентов с отсутствием зубов [1].

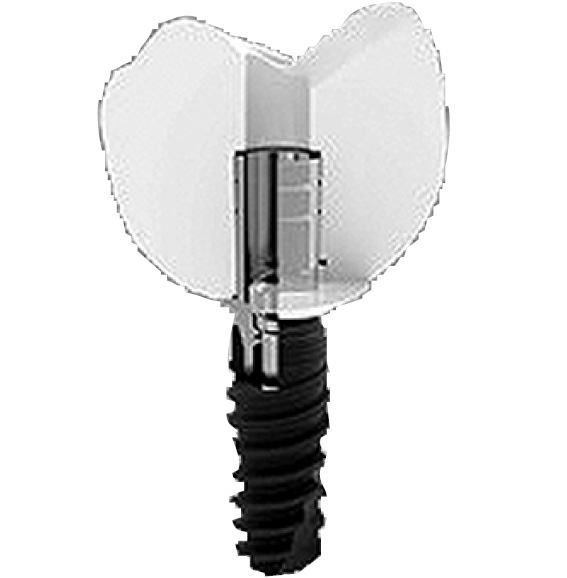

Рис. 1. Система «имплантат — абатмент».

Fig. 1. The implant-abutment system.



Наличие условно-съемной супраструктуры позволяет врачу обеспечить соблюдение биологических, функциональных, структурных и эстетических принципов протезирования. Так, стандартные абатменты разной ангулярности и титановые основания представляют собой цилиндры с переходной частью, стыкующейся с внутренней поверхностью имплантата. Они используются в большинстве клинических ситуаций, поскольку их универсальность и широкий ассортимент позволяют решать основной объем клинических задач. Абатменты выпускаются уже отфрезерованными на заводе, т.е. врачу необходимо только подобрать их под диаметр имплантата и выбрать форму под конкретную клиническую ситуацию.

В качестве материала супраструктур (абатментов) используются титан, кобальт-хром, диоксид циркония или золото. Абатменты фрезеруются по стандартным нормативам, учитывая диаметр будущего имплантата, а также высоту десневой и коронковой частей.

В некоторых клинических ситуациях возникает потребность в поиске особых решений. Для этого используется метод фрезеровки индивидуальных абатментов из титановых или кобальт-хромовых цилиндров с заранее отфрезерованной заводской посадочной частью (рис. 2, 3).

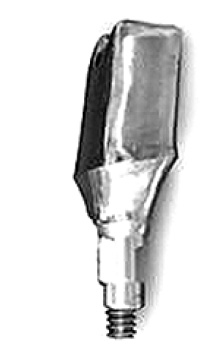

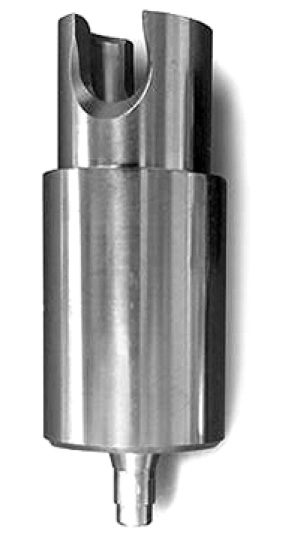

Рис. 2. Премил-абатмент до обработки.

Fig. 2. Pre-milled abutment before processing.



Рис. 3. Премил-абатмент после обработки.

Fig. 3. Pre-milled abutment after processing.



Фирмы — производители дентальных имплантатов, помимо самих имплантатов, выпускают также и абатменты, необходимые для их протезирования. Высокая стоимость оригинальных заводских протетических компонентов послужила причиной появления фирм, специализирующихся на изготовлении аналогов соответствующих абатментов.

Наличие щели между имплантатом и абатментом создает вероятность возникновения определенных проблем. Так, наличие большого зазора может вызвать биологические осложнения, такие как мукозит, периимплантит, убыль костной ткани и галитоз. Кроме того, могут возникнуть механические осложнения, выражающиеся в ослаблении винта, переломе винта абатмента, переломе стенки абатмента и стенки имплантата [2].

Из-за наличия микрозазора микроорганизмы способны проникать во внутреннее пространство имплантата и размножаться там, вследствие чего продукты их жизнедеятельности будут выделяться в окружающие мягкие и твердые ткани, вызывая воспалительные реакции [1, 3–5] Основными представителями микроорганизмов является условно-патогенная микрофлора в виде анаэробных бактерий P. gingivalis, T. denticola, P. intermedia, F. nucleatum, C. rectus, E. corrodens, T. forsythia и P. micra. Наличие микрозазора также способствует возникновению микроподвижности между внутренней частью имплантата, абатмента и фиксирующего винта. Чем больше микрозазор, тем больше вероятность возникновения подвижности между элементами соединения, а следовательно, и технических осложнений [2]. В связи с высокой распространенностью использования неоригинальных компонентов в России возникает вопрос: допустимо ли их клиническое применение? Для того чтобы найти ответ, необходимо вначале исследовать точность изготовления абатментов и материалы, из которых они изготовлены, причем как оригинальных, так и неоригинальных.

Цель исследования — выявить различия в точности прилегания оригинальных и неоригинальных супраконструкций, доступных сегодня на рынке стоматологических материалов в России, путем изучения микрозазоров между этими компонентами и оригинальными имплантатами фирмы Straumann.

МАТЕРИАЛ И МЕТОДЫ

Для достижения поставленной цели были использованы 7 имплантатов bone level и 6 имплантатов tissue level, предоставленных фирмой Straumann в качестве материала для исследования.

В качестве контрольных супраконструкций использовались оригинальные титановые основания bone level и tissue level фирмы Straumann, а в качестве исследуемых образцов были взяты следующие неоригинальные компоненты: приливаемые кобальт-хромовые основания bone level и tissue level фирмы GeoMedi, пластиковый выжигаемый абатмент bone level фирмы NT-trading, неоригинальные титановые абатменты bone level и tissue level фирм GeoMedi, Zirkonzahn и NT-trading, кобальт-хромовые премил-абатменты tissue level фирмы GeoMedi (рис. 4 a, b, c).

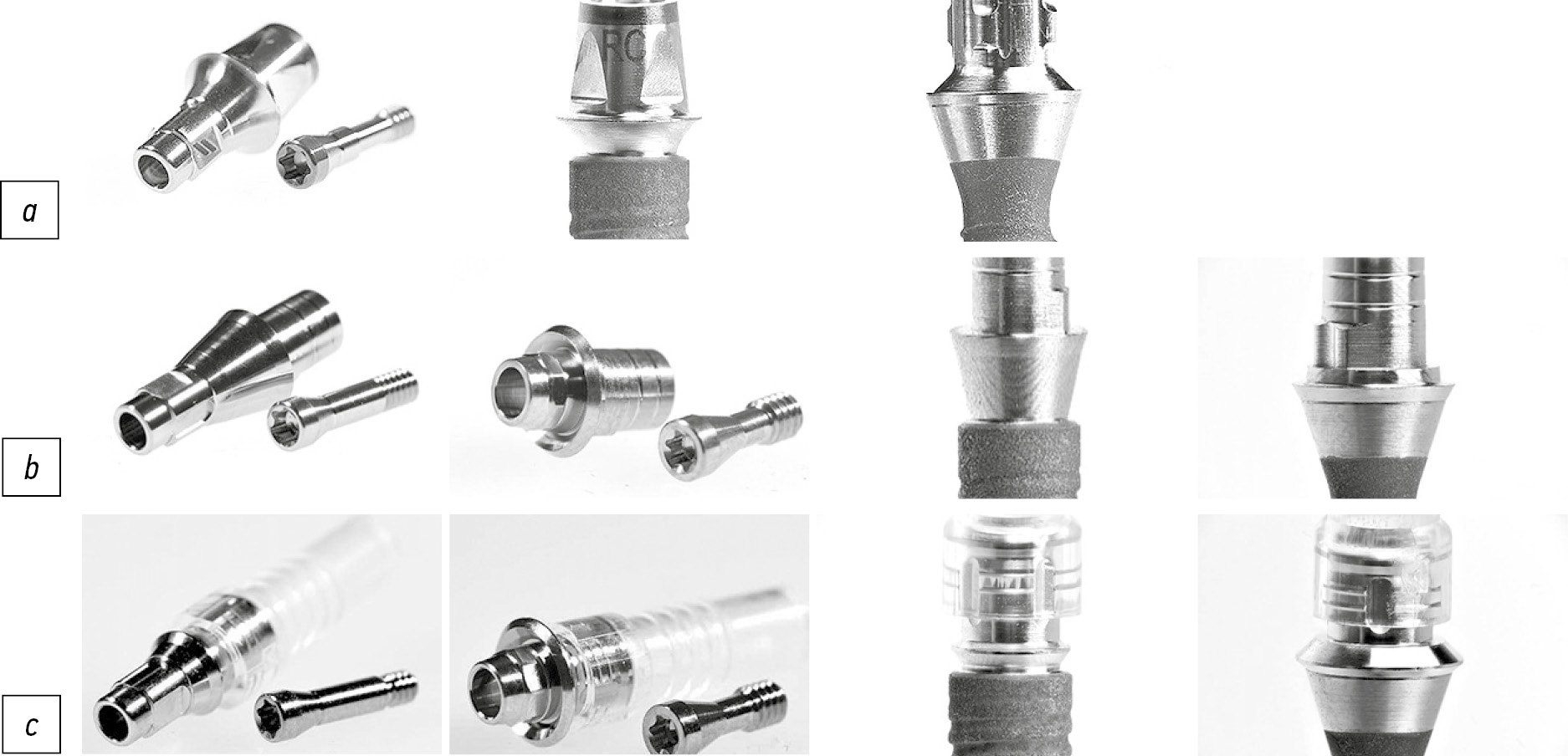

Рис. 4. Исследуемые абатменты: а — оригинальные титановые абатменты bone level и tissue level фирмы Straumann; b — стандартные титановые абатменты bone level и tissue level фирмы Zirkonzahn; c — приливаемые кобальт-хромовые абатменты bone level и tissue level фирмы GeoMedi.

Fig. 4. Examined abutments: a — original titanium abutments bone level and tissue level by Straumann; b — standard titanium abutments bone level and tissue level by Zirkonzahn; c — infused cobalt-chrome abutments bone level and tissue level by GeoMedia.



Была проведена специальная подготовка образцов из кобальт-хрома — приливаемых и премил-абатментов фирмы GeoMedi и пластикового выжигаемого абатмента фирмы NT-trading (рис. 5 a, b, c, d). Абатменты прошли полный технический цикл изготовления металлокерамической коронки, состоящий из следующих этапов:

1) моделировка каркаса будущей коронки с помощью моделировочного воска;

2) паковка каркаса в кювету;

3) выплавление воска и отливка каркаса из кобальт-хрома; температура плавления кобальт-хрома — 1200 ℃; выжигание в муфельной печи производится при температуре 910 ℃;

4) обработка поверхности абатмента (без обработки поверхности соединения с имплантатом и шейкой) с помощью пескоструйного аппарата порошком оксида алюминия с размером частиц 120 мкм при давлении 3 атм с целью удаления окисной пленки и паковочного материала;

5) бондинг поверхности каркаса для создания химической и механической ретенции будущей керамики, обжиг при температуре 960 ℃ 1 мин;

6) нанесение опакового слоя, обжиг при температуре 945 ℃ 1 мин;

7) повторное нанесение опакового слоя, обжиг при температуре 945 ℃ 1 мин;

8) нанесение слоя дентина, обжиг при температуре 910 ℃ 1 мин;

9) нанесение слоя эмали и эффектов, обжиг при температуре 905 ℃ 1 мин;

10) нанесение глазури, обжиг при температуре 905 ℃ 1 мин;

11) обработка порошком стекла с размером частиц 50 мкм под давлением 3 атм;

12) обработка щеткой Bison с помощью микромотора с полировочной пастой ГОИ;

13) обработка с помощью фильца и пушка;

14) в случае попадания массы на интерфейс абатмента обработка с помощью резинки с алмазной крошкой.

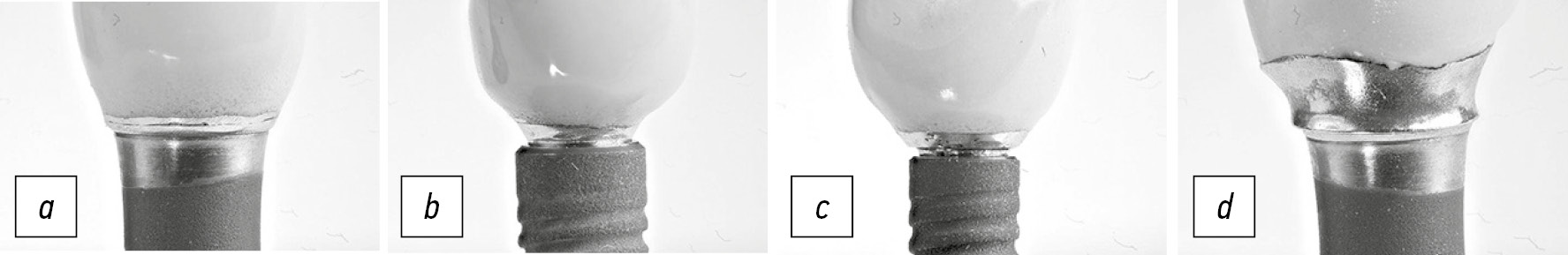

Рис. 5. Исследуемые неоригинальные компоненты: а — приливаемый GeoMedi tissue level; b — приливаемый GeoMedi bone level; c — выжигаемый NT-trading bone level; d — премил-абатмент GeoMedi tissue level.

Fig. 5. Examined non-original components: a — GeoMedi tidal tissue level; b — GeoMedi tidal bone level; c — NT-trading burnt bone level; d — GeoMedi pre-milled abutment tissue level.



Метод изготовления металлокерамической коронки из премил-абатмента состоит из следующих этапов:

1) моделировка каркаса будущей коронки в программе Exocad;

2) фрезеровка каркаса будущей коронки;

3) бондинг поверхности каркаса для создания химической и механической ретенции будущей керамики, обжиг при температуре 960 ℃ 1 мин;

4) нанесение опакового слоя, обжиг при температуре 945 ℃ 1 мин;

5) повторное нанесение опакового слоя, обжиг при температуре 945 ℃ 1 мин;

6) нанесение слоя дентина, обжиг при температуре 910 ℃ 1 мин;

7) нанесение слоя эмали и эффектов, обжиг при температуре 905 ℃ 1 мин;

8) нанесение глазури, обжиг при температуре 905 ℃ 1 мин;

9) обработка порошком стекла с размером частиц 50 мкм под давлением 3 атм;

10) обработка щеткой Bison с помощью микромотора с полировочной пастой ГОИ;

11) обработка с помощью фильца и пушка;

12) в случае попадания массы на интерфейс абатмента обработка с помощью резинки с алмазной крошкой.

Перед фиксацией абатментов в имплантатах их внутренняя поверхность и внешний интерфейс супраструктур были обработаны пароструйным аппаратом и высушены спиртом. Абатменты и основания зафиксированы в имплантатах с усилием 35 Н/см с помощью динамометрического ключа Straumann согласно рекомендации производителя. Все образцы зафиксированы в пластмассовых держателях с помощью композитного материала в горизонтальном положении (рис. 6).

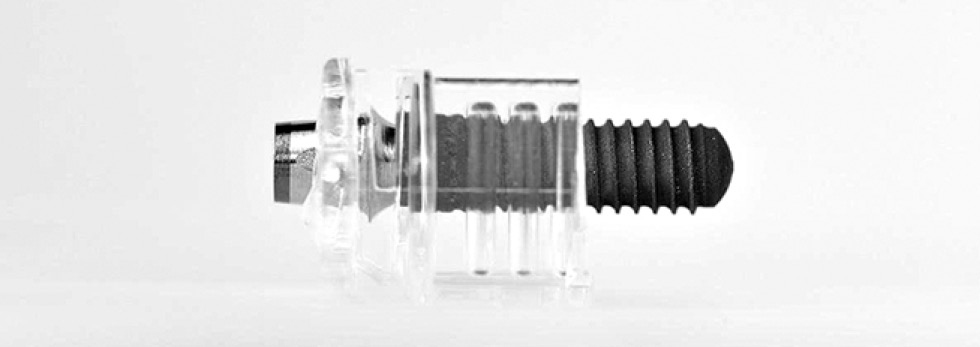

Рис. 6. Фиксация в пластмассовых держателях с помощью композитного материала.

Fig. 6. Fixing in plastic holders using a composite material.



Далее образцы были запрессованы в эпоксидную смолу с помощью автоматического пресса для горячей запрессовки SimpliMet 1000 (рис. 7).

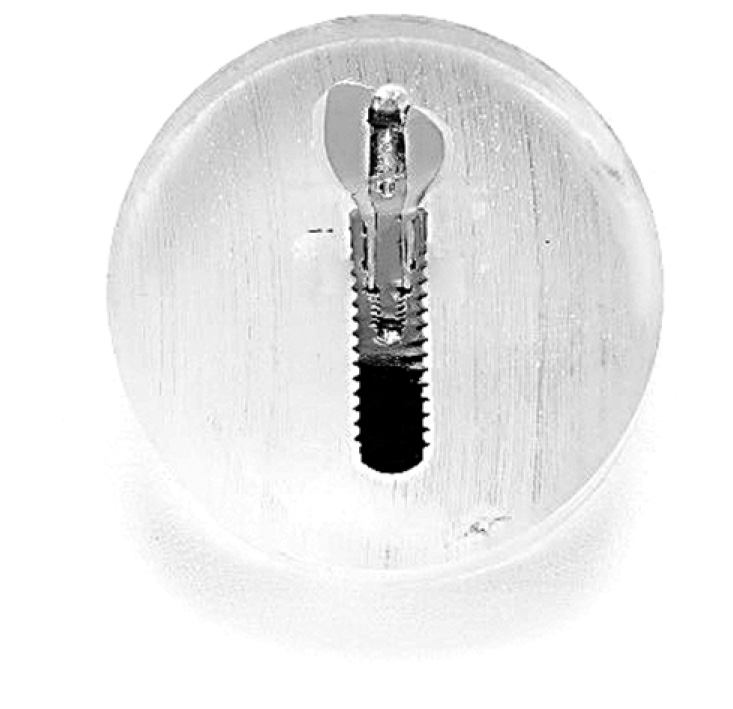

Рис. 7. Подготовка образцов к исследованию на электронном микроскопе.

Fig. 7. Preparation of samples for examination on an electron microscope.



Для сошлифовки образцов использовался шлифовально-полировальный станок Buehler Beta-1 с автоматической насадкой Vector. Сошлифовка производилась послойно в три этапа с шагом в 1 мм. Зона прилегания была исследована с помощью сканирующего электронного микроскопа Tescan Mira LMU.

Промежутки между имплантатом и абатментом были обозначены номерами 1 и 4, промежутки между винтом и абатментом были обозначены номерами 2 и 3 (рис. 8 a, b, c). При подсчете результатов исследования рассматривались 4 отрезка: 1, 4 — отрезки между имплантатом и абатментом; 2, 3 — отрезки между абатментом и винтом. С помощью сканирующего электронного микроскопа Tescan Mira LMU на каждом отрезке проводилось измерение длин участков зазора, не превышающих 1 мкм, а также участков каждого зазора, превышающих 1 мкм. Для каждого промежутка 1–4 был просчитан процент участка с шириной зазора не более 1 мкм.

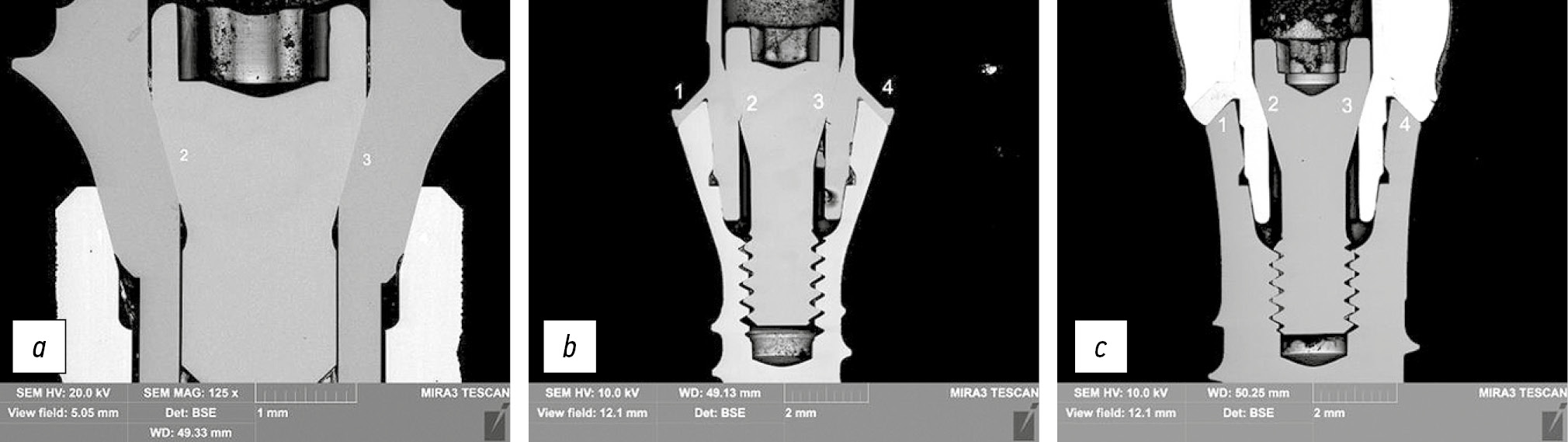

Рис. 8. Исследуемые образцы 1, 2, 10: а — образец 1 — титановый абатмент bone level фирмы Straumann; b — образец 2 — титановый абатмент tissue level фирмы Straumann; c — образец 10 — приливаемый абатмент tissue level фирмы GeoMedi; 1, 4 — отрезки между имплантатом и абатментом; 2, 3 — отрезки между абатментом и винтом.

Fig. 8. Test samples 1, 2, 10: a — sample 1 — titanium abutment bone level by Straumann; b — sample 2 — titanium abutment tissue level by Straumann; c — sample 10 — flush abutment tissue level by GeoMedia; 1, 4 — segments between the implant and the abutment; 2, 3 — segments between the abutment and the screw.



РЕЗУЛЬТАТЫ

Результаты проведенного исследования представлены в сравнительных таблицах 1–4.



Таблица 1. Прилегание bone level «имплантат — абатмент», %

Table 1. Bone level implant-abutment fit, %

Зазор, номер промежутка	Образец
	1 — Straumann	3 — Zirkonzahn	5 — GeoMedi	7 — NT-trading	9 — приливаемый GeoMedi	11 — выжигаемый NT-trading
1	100	100	97,3	82,2	41,3	0
4	100	73,3	96,8	34,9	57,9	14,12



Таблица 2. Прилегание bone level «абатмент — винт», %

Table 2. Fit abutment-screw bone level, %

Зазор, номер промежутка	Образец
	1 — Straumann	3 — Zirkonzahn	5 — GeoMedi	7 — NT-trading	9 — приливаемый GeoMedi	11 — выжигаемый NT-trading
2	100	14,9	15,7	12,1	0	0
3	100	11	15	10,1	0	0



Таблица 3. Прилегание tissue level «имплантат — абатмент», %

Table 3. Fit of the implant-abutment tissue level, %

Зазор, номер промежутка	Образец
	2 — Straumann	4 — Zirkonzahn	6 — GeoMedi	8 — NT-trading	10 — приливаемый GeoMedi
1	70,2	0	37,2	45,5	8,3
4	91,2	42,8	100	71,3	6,18



Таблица 4. Прилегание tissue level «абатмент — винт», %

Table 4. Fit abutment-screw tissue level, %

Зазор, номер промежутка	Образец
	2 — Straumann	4 — Zirkonzahn	6 — GeoMedi	8 — NT-trading	10 — приливаемый GeoMedi
2	89,6	11,9	25,7	81	23,93
3	80,5	78,15	26,8	21,5	13,71

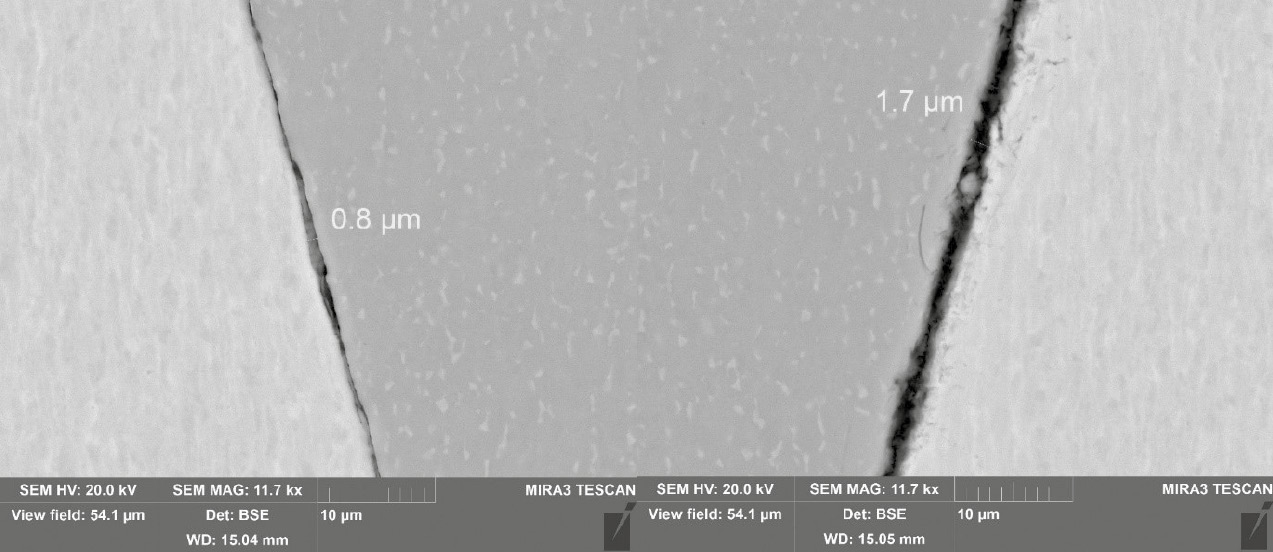

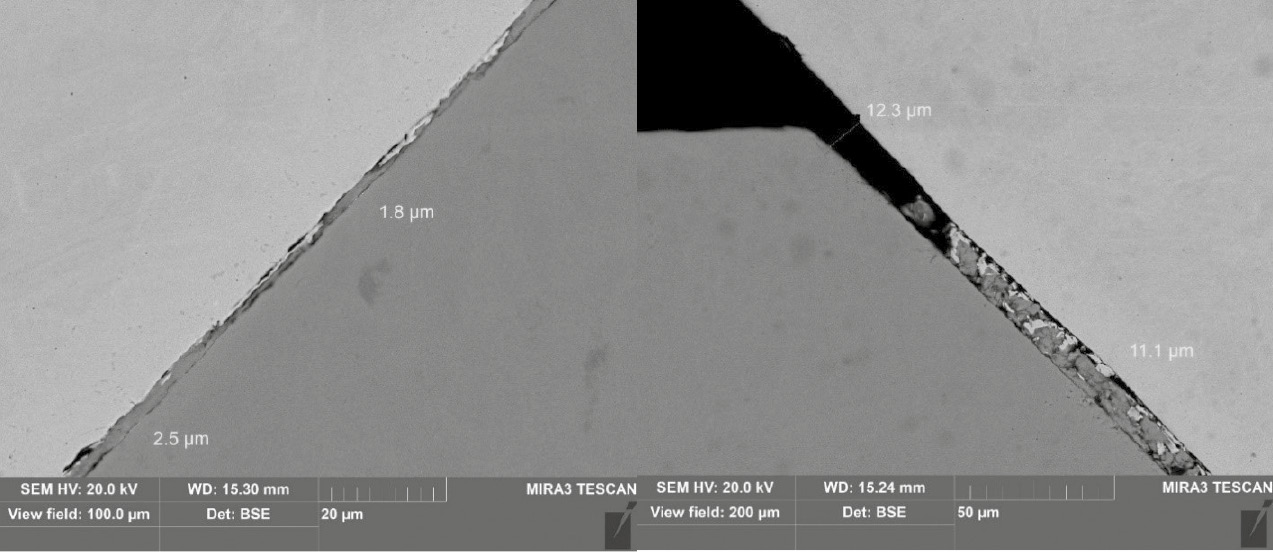

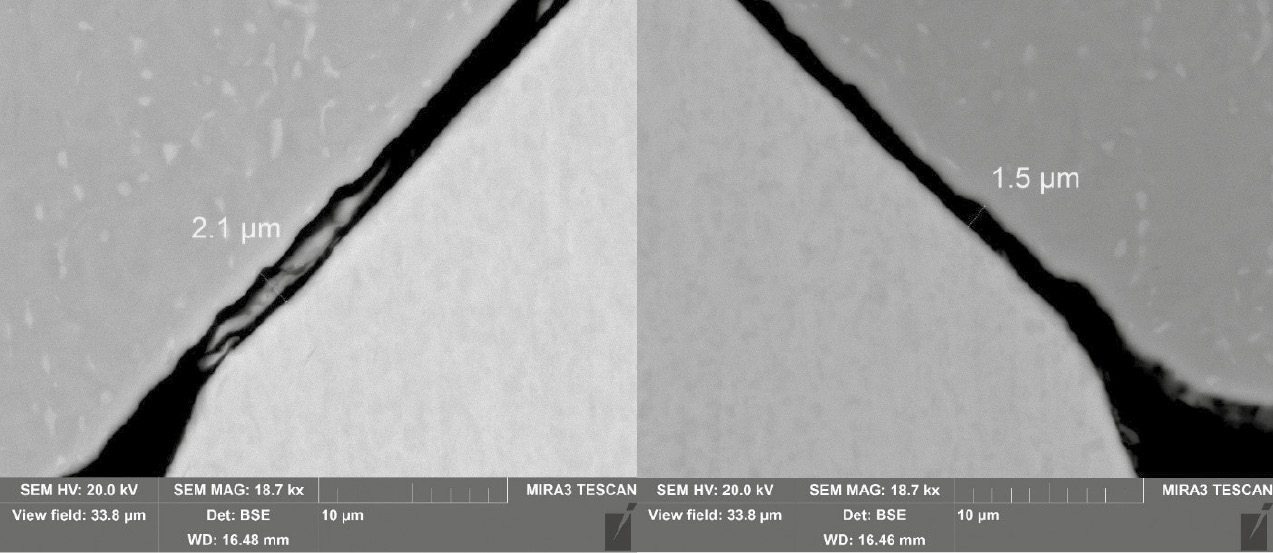

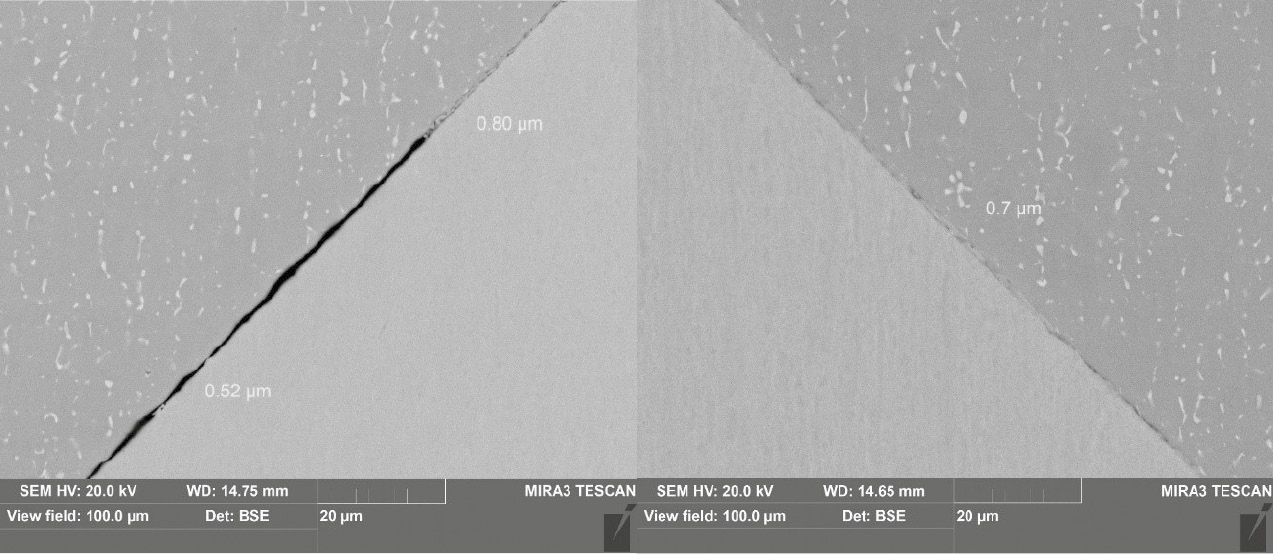

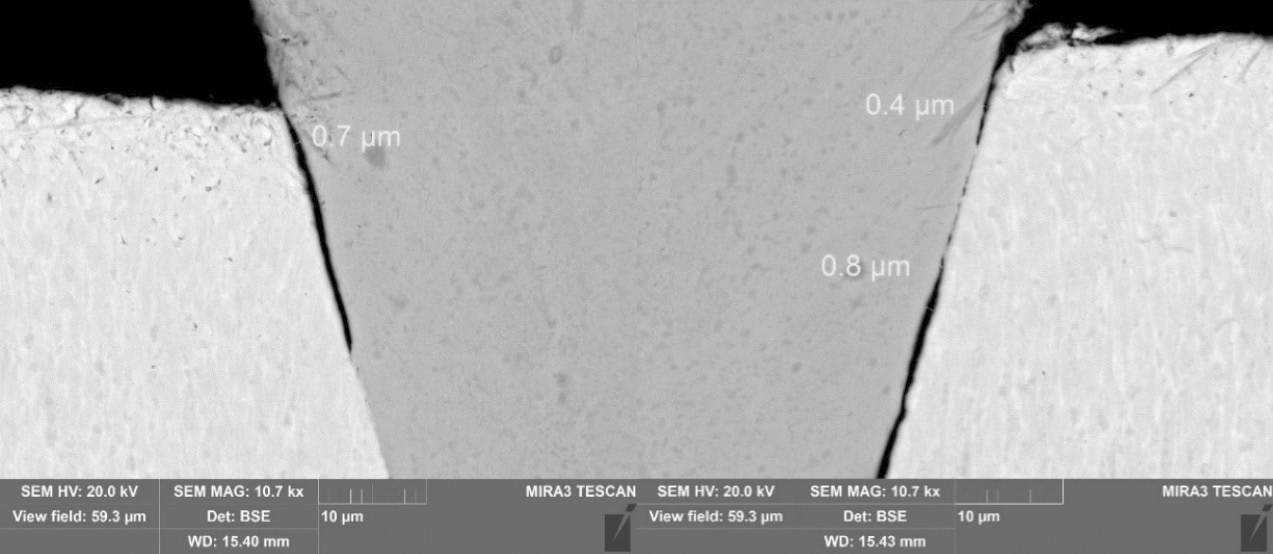

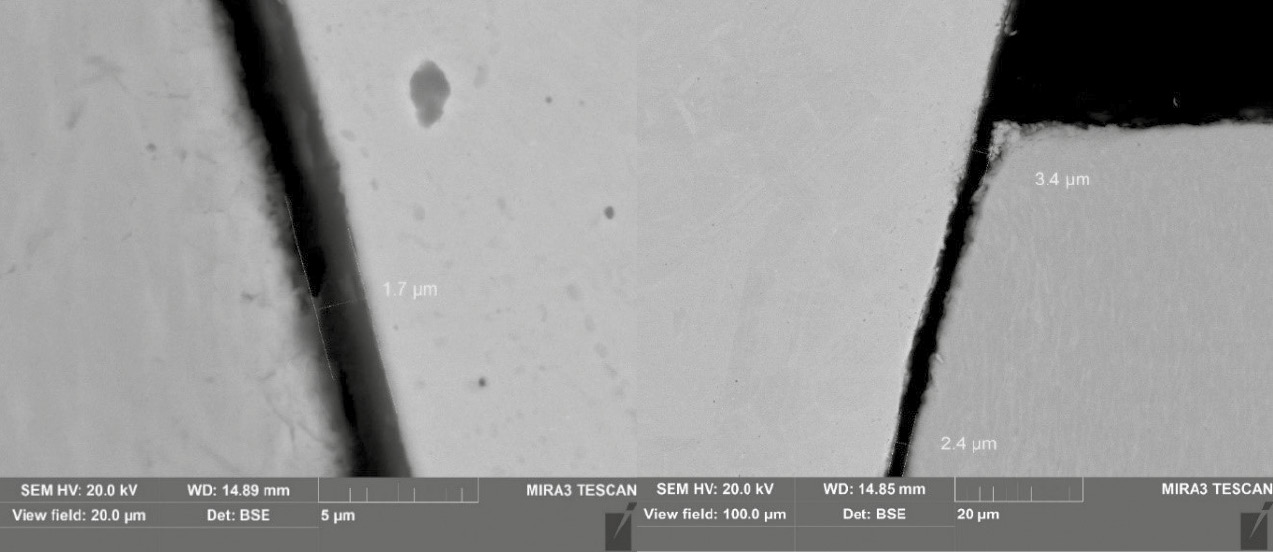

Микрофотографии промежутков представлены на рис. 9–14.



Рис. 9. Образец 1 — Straumann bone level.

Fig. 9. Sample 1 — Straumann bone level.



Рис. 10. Образец 3 — Zirkonzahn bone level.

Fig. 10. Sample 3 — Zirkonzahn bone level.



Рис. 11. Образец 2 — Straumann tissue level.

Fig. 11. Sample 2 — Straumann tissue level.



Рис. 12. Образец 4 — Zirkonzahn tissue level.

Fig. 12. Sample 4 — Zirkonzahn tissue level.



Рис. 13. Образец 9 — приливаемый GeoMedi bone level.

Fig. 13. Sample 9 — Infused GeoMedi bone level.



Рис. 14. Образец 10 — приливаемый GeoMedi tissue level.

Fig. 14. Sample 10 — flush GeoMedi tissue level.



Согласно результатам, представленным в табл. 1 (прилегание bone level между имплантатом и абатментом), образец под номером 1 (Straumann) показал наилучшую посадку среди всех образцов. Образцы под номерами 5 и 3 (GeoMedi и Zirkonzahn) показали приближенные результаты по качеству прилегания. Образцы под номерами 7, 9, 11 показали неудовлетворительное прилегание, на одном или на обоих участках показав протяженность зазора до 1 мкм менее чем на 50% поверхности промежутка.

Согласно данным, представленным в табл. 3 (прилегание tissue level между имплантатом и абатментом), только образец 2 (Straumann) показал прилегание до 1 мкм более чем на 70% поверхности обоих промежутков. Все остальные образцы в данной категории [1, 6–8] показали неудовлетворительное прилегание, показав на одном или на обоих участках протяженность зазора до 1 мкм менее чем на 50% поверхности промежутка.

Исходя из данных, представленных в табл. 2 и 4, о размерах зазоров между винтом и абатментом, в группе имплантатов Straumann bone level протяженность прилегания до 1 мкм на участке более 50% на одном или двух промежутках выявлена только у образца 1 (титановое основание фирмы Straumann). В группе tissue level протяженность прилегания до 1 мкм на участке более 50% на одном или двух промежутках выявлена у образцов 2 (титановое основание фирмы Straumann) и 8 (NT-trading).

Площадь и точность прилегания винтов оригинальных компонентов Straumann к внутренней поверхности абатмента превышают площадь у всех других образцов. К сожалению, из данного наблюдения нельзя сделать какой-либо вывод, применимый в клинической практике, так как в данном исследовании не учитывалась жевательная нагрузка на имплантат. Однако можно предположить, что бόльшая площадь соприкосновения позволяет лучше распределять нагрузку на винт, что, в свою очередь, продлевает срок службы винта абатмента и снижает вероятность раскручивания и перелома.

ОБСУЖДЕНИЕ

Согласно ранее проведенным исследованиям прилегания супрастуктур к внутренней поверхности имплантата удалось прийти к общему мнению, что наличие зазора между имплантатом и абатментом приводит к обсеменению внутреннего пространства имплантата патогенными микроорганизмами — как анаэробами, так и аэробами [3–7, 9]. Данный процесс ведет к появлению галитоза, развитию мукозита, периимплантита и, как следствие, может вызвать дестабилизацию имплантата, что в дальнейшем приведет к его полному отторжению. Кроме того, наличие неплотного прилегания может повлечь за собой раскрутку винта абатмента, а также его перелом [7].

Одним из способов предотвращения бактериального обсеменения внутренней поверхности имплантата является использование компонентов с плотным прилеганием внутренних структур. Соблюдение рекомендаций по силе затягивания окклюзионного винта снизит вероятность микроподтеканий в интерфейсе «имплантат — абатмент» [2].

В нашем исследовании удалось установить, что оригинальные ортопедические компоненты обладают наивысшей точностью посадки по сравнению со всеми остальными альтернативными вариантами протетических конструкций.

Некоторые исследования сообщают о лучшей посадке стандартных титановых оснований по сравнению кобальт-хромовым основаниями, изготовленными методом фрезерования [10].

В аналогичном исследовании R. Duraisamy и соавт. было также проведено сравнение прилегания оригинальных и неоригинальных компонентов системы с внутренним коническим соединением по схожей методике распила с дальнейшим микроскопическим исследованием размера зазоров. По результатам данного исследования было продемонстрировано лучшее прилегание оригинальных супраструктур по сравнению с репликами: 1,597, 1,399 и 1,831 мкм для оригинальных абатментов и 2,395, 2,488 и 3,339 мкм для неоригинальных, что совпадает с результатами проведенного нами исследования [8]. Однако авторы исследования, опираясь на данные статьи M.F Solá-Ruíz и соавт., считающих зазор менее 10 мкм приемлемым, считают такой результат статистически незначительным и находящимся в допустимом пределе совместимости [11]. Однако не отрицается тот факт, что чем меньше величина зазора, тем меньше происходит микробная колонизация. Согласно данным, приведенным в книге Томаса Линкявичуса «Нулевая утрата кости» [12], наличие зазора между имплантатом и абатментом менее 0,5 мм представляет собой стерильные условия, так как размеры пародонтопатогенов более 0,5 мм. В свою очередь, вопрос о клинической значимости и пределах допустимого прилегания остается открытым.

В нашем исследовании не учитывались такие параметры, как циклическая нагрузка на соединение, наличие ротовой жидкости, испытание на усталость и степень микробного обсеменения. Помимо этого, испытания проводились только на одной системе имплантатов, поэтому их нельзя перенести на другие системы.

Данное исследование может быть расширенно путем использования других систем имплантатов и увеличения количества исследуемых образцов фирм-реплик, а также изменения условий проведения испытаний, приближенных к in vivo.

Таким образом, при протезировании имплантатов системы Straumann мы рекомендуем практикующим врачам-стоматологам полагаться только на оригинальные компоненты с целью предотвращения осложнений имплантологического лечения.

ВЫВОДЫ

Для имплантатов Straumann bone level и tissue level наибольшей точностью посадки обладают оригинальные титановые основания фирмы Straumann. При этом для имплантатов Straumann bone level близкой по точности посадкой также обладали неоригинальные титановые абатменты фирм GeoMedi и Zirkonzahn.

Прилегание неоригинальных кобальт-хромовых оснований фирмы GeoMedi и выжигаемого пластмассового абатмента фирмы NT-trading не соответствует критериям точности посадки супраструктур, поэтому авторы данной статьи не рекомендуют их использование в клинической практике.
